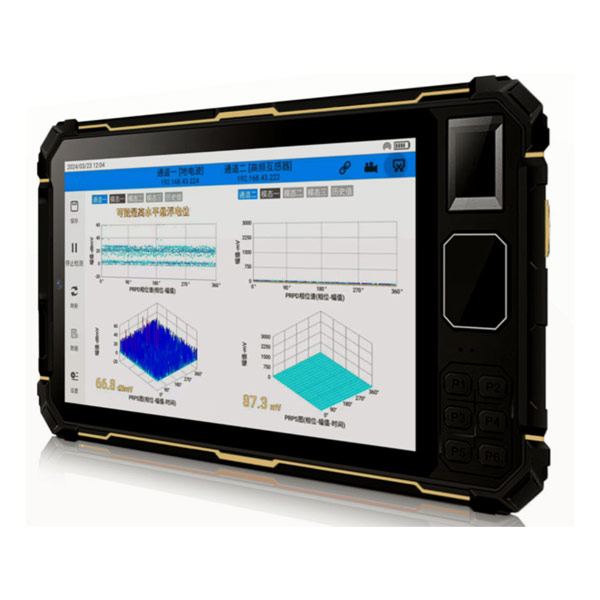

UHF&AE便携手持式局放仪（平板式）
便携手持式局放仪、平板式便携手持式局放仪、手持式局放仪
参考标准DL/T 500-2009、GB/T 4208-2008、GB/T 2423.1-2001、B/T 2423.4-1993
产品优势配置不同传感器实现几乎所有的高压电气设备的局部放电检测； 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析。
产品价格：来电咨询生产厂家：南电至诚电力设备
全国24小时销售热线:
400-871-8761销售热线：400-871-8761
罗经理：18086449691
地址：武汉市江夏区佛祖岭街道凤凰园中路10号金华视工业园研发楼西边二楼
邮箱：027-82621016
产品介绍
本产品用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估；
二合一局放仪--无线WIFI版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测；
二合一局放仪具备自主数据采集和局放信号分析诊断功能。也能提供传感器的测试数据以及时域/PRPD/PRPS图谱等重要数据。
技术参数
地电波参数 |
接触式超声波参数 |
|||
测量范围 |
0-70 dBmV |
测量范围 |
-8dBμV 至 70dBμV |
|
分辨率 |
0.1dB |
分辨率 |
0.1dB |
|
精度 |
±1dB |
精度 |
±1dB |
|
每周期最大脉冲 |
1400 |
频率范围 |
20kHz ~500kHz |
|
测量频带 |
3~100MHz |
|||
非接触式超声波参数 |
特高频参数 |
|||
测量范围 |
-8dBμV~70dBμV |
检测频段 |
300~3000MHz |
|
分辨率 |
0.1dB |
测量范围 |
-80～-10dBm |
|
精度 |
±1dB |
|||
传感器中心频率 |
40 kHz ± 2kHz |
|||
高频互感器参数 |
||||
传感器传输阻抗 |
9.9mV/mA |
|||
检测频率 |
3~30MHz |
|||
灵敏度 |
1mV |
|||
检测范围 |
0~3000 mV |
|||
硬件 |
||||
外观尺寸 |
243.5*145.5*19.6mm |
|||
显示 |
8英寸IPS屏 16:10，分辨率1920*1200 |
|||
采样精度 |
12bit |
|||
同步方式 |
内同步、外同步 |
|||
连接器 |
USB 接口(兼充电器输入) 外部传感器输入接口 |
无线 wifi |
||
内存 |
8GB |
|||
存储容量 |
128GB |
|||
内置电池 |
15200mAh |
|||
续航时间 |
约 6 小时 |
|||
充电器 |
100～240VAC,50/60Hz |
|||
使用温度 |
-10 °C ~ 50 °C |
|||
湿度 |
95%，不凝结 |
|||
