UHF&AE便携手持式局放仪

局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象，是造成绝缘劣化的主要原因，也是劣化的重要征兆和表现形式，与绝缘材料的劣化和击穿密切相关。因此，电气设备局部放电的有效检测对电力设备的安全稳定运行具有重要意义。产品应用：发、配电企业、 铁路系统、石油化工供电系统、 航空航天检测领域、自动化检测领域等。

本产品可广泛应用于电力系统的绝缘检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：

1、局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。

2、局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

1、配置不同传感器实现几乎所有的电气设备的局部放电检测；

2、提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

3、人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；

4、内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

5、采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；

6、测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；

7、可根据传感器的不同自动切换测量模式

主机：

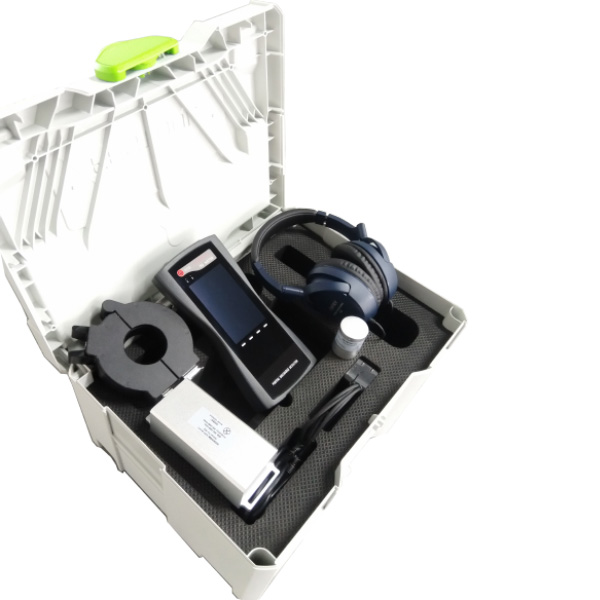

本产品由检测主机、选配传感器、及相关附件组成，详细配置如表一所示：

表一
